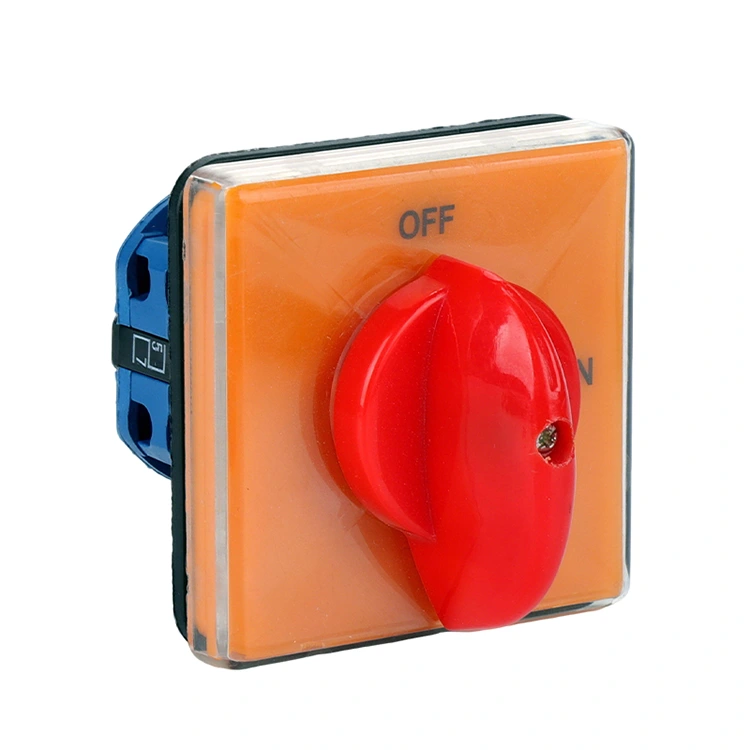

20A großer OFF-ON-Drehschalter mit Schalttafel

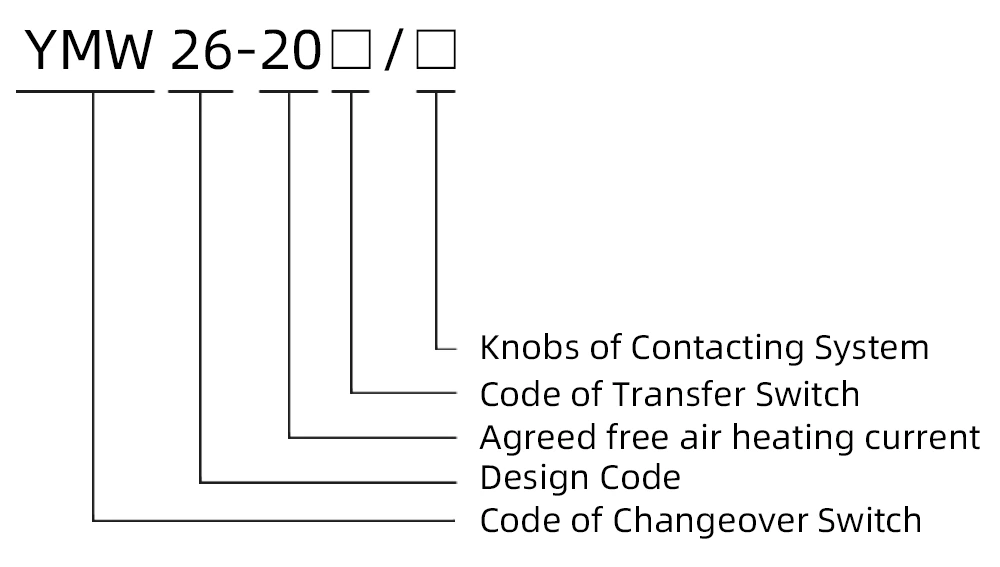

YAMING verfügt über mehr als 30 Jahre Erfahrung in der Elektroschalterbranche und ist ein professionelles Unternehmen, das sich auf Forschung und Entwicklung, Produktion und Vertrieb von Elektroschaltern konzentriert. Basierend auf anspruchsvoller Handwerkskunst und modernster Technologie hat das Unternehmen den LW26 20A Big Panel OFF-ON-Drehschalter (internes Modell: YMW26-20DS) auf den Markt gebracht, ein Kernprodukt, das auf Szenarien zur Steuerung elektrischer Schaltkreise zugeschnitten ist. Es verfügt über ein vollständiges Klassifizierungssystem, um den unterschiedlichen Betriebsanforderungen gerecht zu werden und eine hohe Anpassungsfähigkeit an die Umwelt zu gewährleisten.

Kernleistungsparameter

Der LW26 20A Big Panel OFF-ON-Drehschalter verfügt über eine hervorragende Kernleistung mit klarer und gezielter Anwendbarkeit. Seine wichtigsten Leistungsparameter sind wie folgt:

- Anwendbare Stromkreise: Geeignet für Wechselstromkreise mit 50 Hz und einer Nennspannung von ≤ 690 V und Gleichstromkreise mit einer Nennspannung von ≤ 240 V;

- Nennstrom: Maximaler Nennstrom 20 A;

- Kernfunktionen: Entwickelt für das manuelle, nicht häufige Herstellen und Unterbrechen von Stromkreisen, kann wesentliche Steuer- und Umwandlungsfunktionen in elektrischen Systemen erfüllen und kann kleine Wechselstrommotoren direkt steuern.

Produktmerkmale

Der LW26 20A Big Panel OFF-ON-Drehschalter verfügt über mehrere herausragende Eigenschaften, die ihn auf dem Markt hervorstechen lassen:

- Kompakte Struktur: Superkompaktes Design, einfache Installation auch in beengten Umgebungen, wodurch die Raumnutzung verbessert wird;

- Leistungsstarke Funktionalität: Integriert mehrere Steuerfunktionen, um verschiedene komplexe Steueraufgabenanforderungen zu erfüllen;

- Hervorragende Isolationsleistung: Dank strenger Strukturkonstruktion und hochwertiger Materialien wird eine hervorragende Isolationswirkung gewährleistet und die elektrische Sicherheit gewährleistet.

- Reibungsloses und zuverlässiges Schalten: Der Schaltvorgang ist reibungslos und arbeitssparend, mit hoher Sicherheit und Zuverlässigkeit, wodurch die Ausfallraten während des Gebrauchs reduziert werden;

- Ästhetisch und praktisch: Nimmt ein elegantes und neues Erscheinungsbild an, das sowohl praktisch als auch ästhetisch ist und gut mit verschiedenen Gerätedesigns kombiniert werden kann.

Produktklassifizierung und Anwendungen

1. Vollständiges Klassifizierungssystem

Um unterschiedlichen betrieblichen Anforderungen gerecht zu werden, ist das Produkt mit einem umfassenden Klassifizierungssystem ausgestattet, das insbesondere wie folgt klassifiziert wird:

- Zweckbezogene Klassifizierung: Hauptstromkreisumwandlungstyp, direkter Motorsteuerungstyp, Befehlssteuerungs- und Messtyp;

-Betriebsmodusbasierte Klassifizierung: Positionierungstyp, Momenttyp, Positionierungs-Moment-Integrationstyp;

- Systemabschnittsbasierte Klassifizierung: Positionierungstyp (1–12 Abschnitte), Momenttyp (1–3 Abschnitte), direkter Motorsteuerungstyp (1–6 Abschnitte); kundenspezifische Abschnittsspezifikationen sind auf Anfrage erhältlich;

- Schaltwinkelbasierte Klassifizierung: 30°, 45°, 60°, 90°;

- Klassifizierung basierend auf der Plattenform: Quadratischer Plattentyp, runder Plattentyp usw.;

- Zusätzliche Klassifizierung: Klassifizierung nach Betriebsart und Position des Stellantriebs.

2. Breite Anwendungsszenarien

Dank seiner hervorragenden Leistung und vielfältigen Klassifizierung wird das Produkt häufig in Hauptsteuerkreisen und Messaufbauten für elektrische Parameter eingesetzt. Es eignet sich für Schaltkreissteuerungsschalter, Prüfgeräteschalter und Motorsteuerungs-Hauptschalter und dient als kritische Komponente zur Gewährleistung des stabilen und sicheren Betriebs verschiedener industrieller Elektrogeräte.

Arbeitsbedingungen und Umweltanpassungsfähigkeit

Das Produkt verfügt über eine starke Anpassungsfähigkeit an die Umwelt und kann unter normalen Arbeitsbedingungen stabil arbeiten. Die spezifischen Anforderungen lauten wie folgt:

1. Temperaturanforderungen

Umgebungslufttemperatur: -25℃ ≤ T ≤ +50℃; 24-Stunden-Durchschnittstemperatur ≤ +35℃.

2.Höhenanforderung

Maximale Installationshöhe: 4000 m.

3. Luftfeuchtigkeitsanforderungen

Bei +50℃: Relative Luftfeuchtigkeit ≤ 50 %; bei 20℃: Relative Luftfeuchtigkeit ≤ 90 %.

4. Umgang mit Kondensation

Bei gelegentlicher durch Temperaturschwankungen verursachter Kondensation gelten spezielle Behandlungsmaßnahmen, um den stabilen Betrieb des Produkts in Umgebungen mit Temperaturschwankungen sicherzustellen.

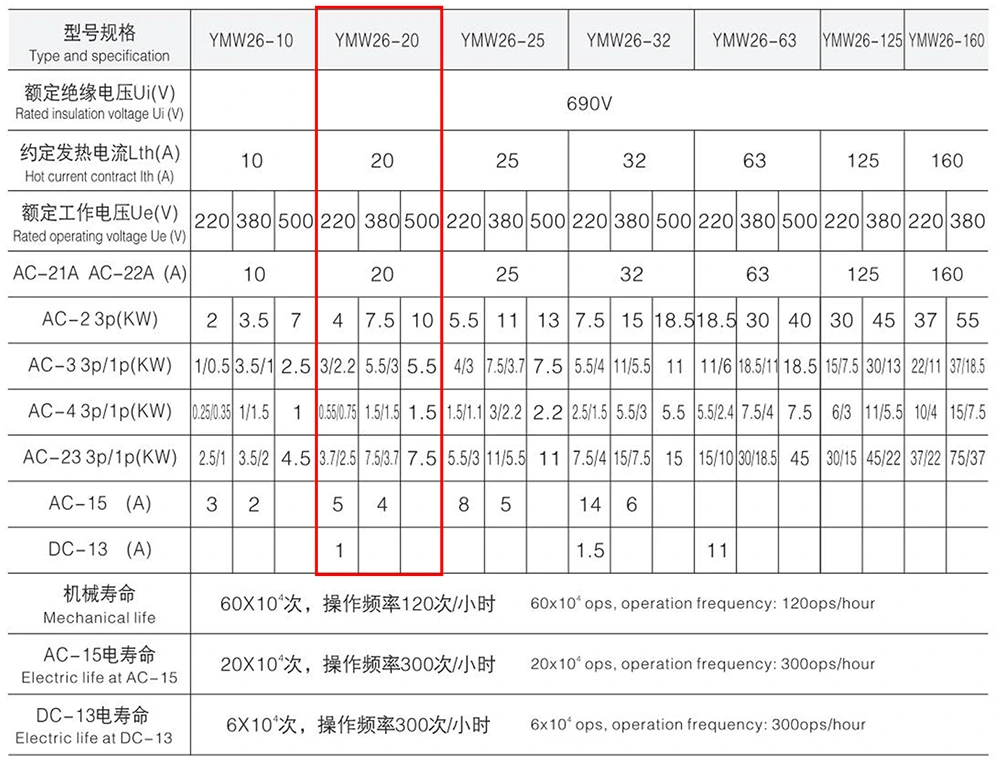

Technische Parameter
