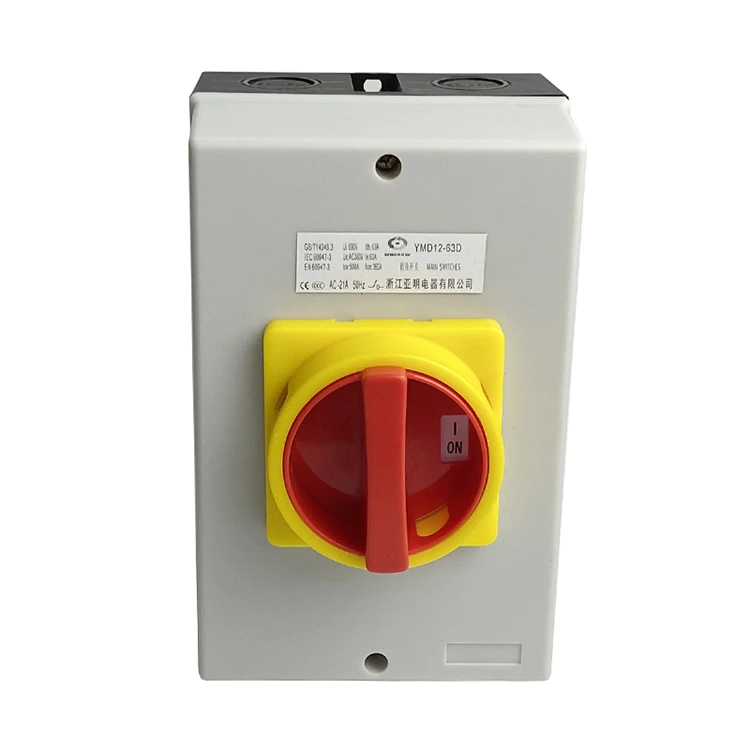

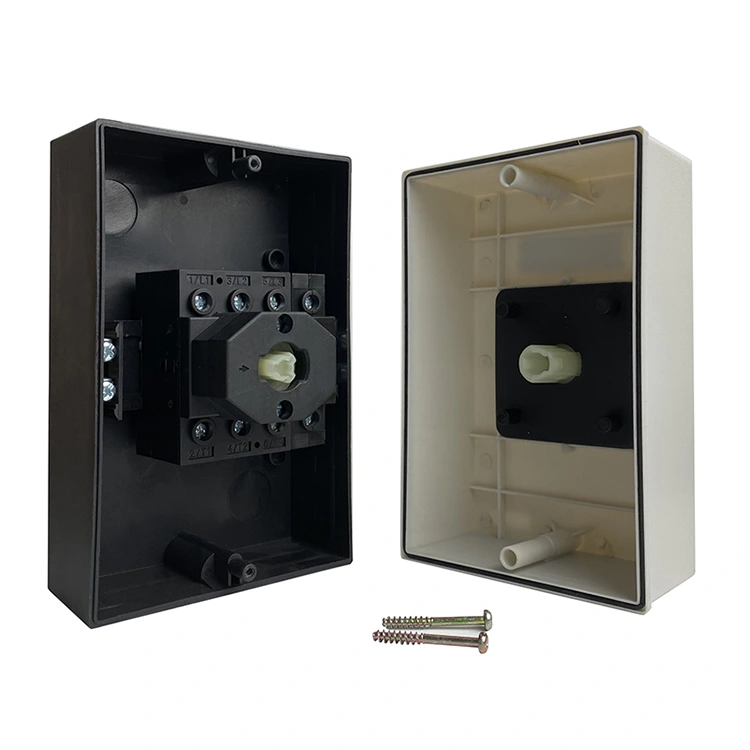

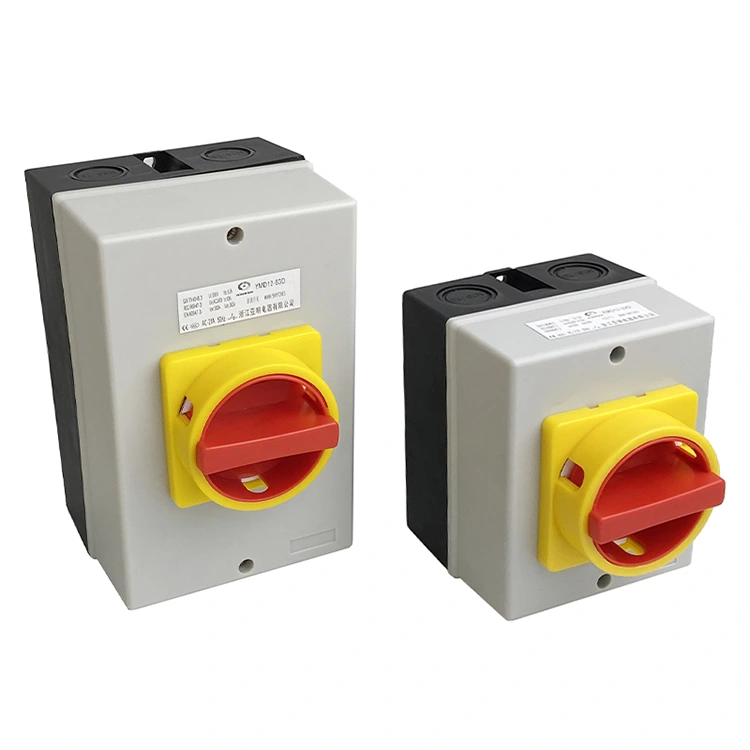

Umschalt-Drehnockenschalter mit wasserdichtem Gehäuse

Der Umschalt-Nockendrehschalter der Serie YMW42 mit wasserdichtem Gehäuse ist eine leistungsstarke elektrische Steuerungskomponente von YAMING, die auf elektrische Steuerkreise von CNC-programmgesteuerten Werkzeugmaschinen und elektrischen Geräten zugeschnitten ist, die bei 50 Hz Wechselstrom und einer Spannung von bis zu 690 V betrieben werden. Dieses Produkt integriert mehrere Funktionen, einschließlich Steuerung, Beleuchtungsschutz, Signal- und Programmauswahl sowie Auswahl der Spannungs- und Strommessung, und kann zusätzlich die Steuerung von Asynchronmotoren mit Käfigläufer kleiner Kapazität realisieren.

Aufgrund seiner zuverlässigen Leistung und seines breiten Anwendungsbereichs ist es zur bevorzugten Wahl für industrielle elektrische Steuerungssysteme geworden. Das Werk hält sich strikt an hochwertige Produktionsstandards und stellt sicher, dass jeder Schalter den strengen Anforderungen industrieller Anwendungen entspricht.

Produktmerkmal

- Kompaktes und flexibles Design: Der Umschalt-Nockenschalter YMW42 mit wasserdichtem Gehäuse zeichnet sich durch kompakte Abmessungen aus, die eine flexible Anordnung auch bei beengten Installationsräumen ermöglichen und die Auslastung der Geräteinstallationsbereiche erheblich verbessern.

- Hervorragende Sicherheitsleistung: Dank seiner kompakten Struktur und hochwertigen Premium-Materialien gewährleistet das Produkt eine hervorragende Isolationsleistung, beugt elektrischen Sicherheitsrisiken wirksam vor und gewährleistet den sicheren und stabilen Betrieb des elektrischen Systems.

- Reibungsloser und zuverlässiger Betrieb: Der Schalter verfügt über eine exquisite mechanische Struktur, die einen reibungslosen Schaltvorgang ermöglicht. Es zeichnet sich durch hohe Sicherheit und Zuverlässigkeit aus und ist in der Lage, auch im langfristigen Dauerbetrieb eine stabile Leistung aufrechtzuerhalten.

- Ästhetische und vielseitige Kompatibilität: Mit einem modernen und auffälligen Erscheinungsbild vereint das Produkt Funktionalität und Ästhetik perfekt. Es verfügt über eine hohe Kompatibilität mit verschiedenen Gerätedesigns und passt problemlos zu verschiedenen Industriegerätestilen.

- Anpassbare Kontaktkombination: Durch verschiedene Nockenkombinationen kann der Schalter die Ein-/Aus-Anforderungen von Kontakten in unterschiedlichen Formen erfüllen und sich so an unterschiedliche Steuerungsanforderungen verschiedener Anwendungsszenarien anpassen.

Strukturmerkmale und Parameter

Die YMW42-Serie ist in den Spezifikationen 20 A und 32 A erhältlich und verfügt über ein optimiertes Strukturdesign, um einen präzisen und stabilen Betrieb zu gewährleisten:

- 20-A-Nockenschalter: Ausgestattet mit Positionierungswinkeln von 30°, 45°, 60°, 90°, unterstützt maximal 12 Betriebspositionen und 1–12 Schalterebenen, die eine Mehrebenen- und Mehrkanalsteuerung realisieren können.

- 32A-Nockenschalter: Nimmt die gleichen Positionierungswinkel von 30°, 45°, 60°, 90° wie das 20A-Modell an, mit maximal 12 Betriebspositionen und 1–12 Schalterebenen. Es verfügt über eine stärkere Stromtragfähigkeit und eignet sich für Anlässe mit höherem Strombedarf.

Produktanwendung

Der Umschalt-Nockendrehschalter YMW42 mit wasserdichtem Gehäuse wird häufig in elektrischen Steuerungssystemen von CNC-programmgesteuerten Werkzeugmaschinen eingesetzt. Es ist auch auf verschiedene elektrische Geräte anwendbar, die mit 50 Hz Wechselstrom und einer Spannung von bis zu 690 V betrieben werden, wie z. B. industrielle Produktionslinien, automatisierte Geräte, Stromverteilerschränke usw. Ob zur Gerätesteuerung, zum Beleuchtungsschutz, zur Signalauswahl oder zur Auswahl der Spannungs- und Strommessung, dieses Produkt kann eine hervorragende Leistung erbringen. Darüber hinaus kann es zur Steuerung von Asynchronmotoren mit Käfigläufer kleiner Leistung eingesetzt werden und bietet umfassende und zuverlässige Steuerungslösungen für die industrielle Produktion.

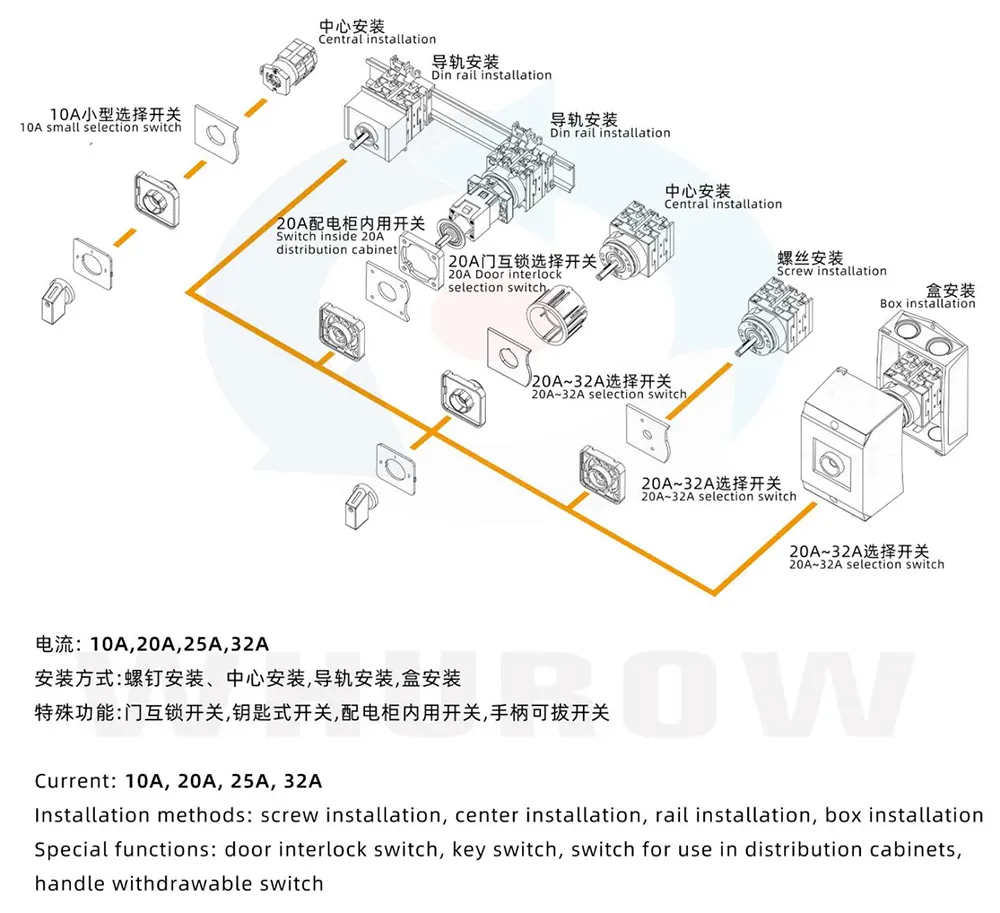

Schematisches Diagramm

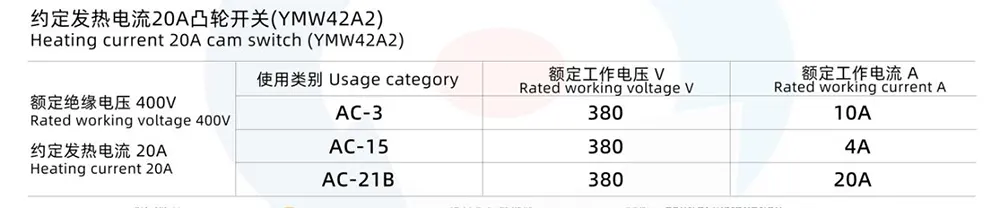

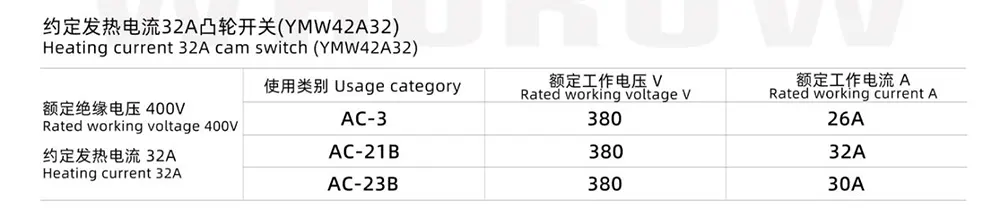

Technische Parameter

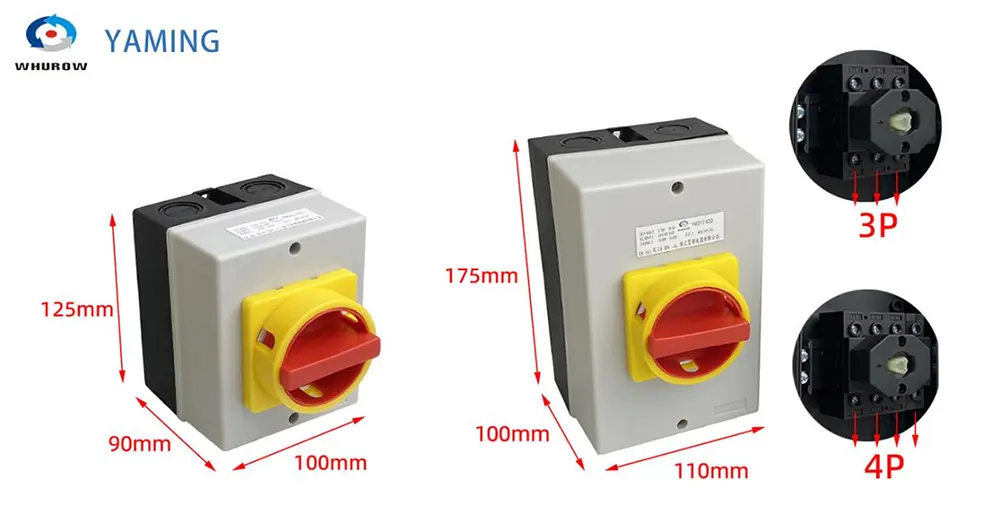

Produktumrissgröße Installationsgröße
