Funktionsprinzip des Umschalters

I. Kerndefinition von aUmschalter

Ein Umschalter (auch als Kombinationsschalter bekannt) ist eine elektrische Komponente mit mehreren Positionen und mehreren Kontakten zur manuellen Steuerung, die hauptsächlich zum Ein-/Ausschalten von Stromkreisen, zum Schalten der Stromversorgung, zur Signalumwandlung oder zur Steuerung der Vorwärts- und Rückwärtsdrehung von Motoren verwendet wird. Sein Hauptmerkmal besteht darin, dass durch Drehen oder Werfen mehrere interne Kontaktsätze synchron arbeiten und so verschiedene Schaltkreispfade geschaltet werden können. Es wird häufig in der industriellen Steuerung, elektrischen Ausrüstung und Instrumentierung eingesetzt.

II. Kernstruktur eines Umschalters

Um sein Funktionsprinzip zu verstehen, ist es zunächst notwendig, seine Kernkomponenten zu identifizieren, die zusammenarbeiten, um die Schaltfunktion zu erreichen:

Betätigungsmechanismus: Eine externe manuelle Steuerkomponente (z. B. ein Knopf oder Griff), die eine interne Welle dreht oder wirft. Es verfügt typischerweise über mehrere Positionen (z. B. 2, 3, 4 Positionen), die jeweils einer anderen Kontaktkombination entsprechen.

Kontaktsystem: Die zentrale Funktionskomponente, bestehend aus beweglichen und stationären Kontakten. Jeder Kontaktsatz entspricht einem Stromkreispfad. Der bewegliche Kontakt ist an der Welle befestigt und der stationäre Kontakt ist an der Klemmenleiste im Gehäuse befestigt. Das Kontaktmaterial ist häufig eine Kupferlegierung (z. B. eine Silberlegierung), um Leitfähigkeit und Verschleißfestigkeit sicherzustellen.

Positionierungsvorrichtung: Sie besteht typischerweise aus einer Feder, einer Stahlkugel oder einer Nockenstruktur und wird verwendet, um den Betätigungsmechanismus in seiner Position zu fixieren und so eine versehentliche Betätigung zu verhindern. Wenn der Betätigungsgriff in die vorgesehene Position gedreht wird, rastet die Positioniervorrichtung ein und sorgt so für einen stabilen Kontakt der Kontakte. Beim Schalten muss die Stellkraft überwunden werden, um eine eindeutige Positionswahl zu gewährleisten.

Gehäuse und Anschlüsse: Das Gehäuse besteht zur Isolierung und zum Schutz aus isolierenden Materialien (z. B. Kunststoff oder Keramik); Die Klemmen dienen zum Anschluss externer Drähte und verbinden das Kontaktsystem mit dem gesteuerten Stromkreis.

III. Kernarbeitsprinzip desUmschalterDas Kernfunktionsprinzip eines Umschalters besteht darin, „Stromkreise durch mechanisches Ansteuern der Kontakte zum Ein- und Ausschalten selektiv zu verbinden“. Der konkrete Prozess lässt sich in drei wesentliche Schritte unterteilen:

**Bedienungsauslöser:** Durch manuelles Drehen oder Werfen des Bediengriffs wird die interne Welle in Drehung versetzt. Zu diesem Zeitpunkt gibt das Positionierungsgerät die aktuelle Position frei, während sich die Welle dreht, und arretiert an der Zielposition, um einen ordnungsgemäßen Betrieb sicherzustellen.

Kontaktschaltung: Während sich die Welle dreht, dreht sich der auf der Welle befestigte bewegliche Kontakt synchron und stellt „Kontakt“ oder „Trennung“ mit dem entsprechenden stationären Kontakt her:

Wenn der bewegliche Kontakt den stationären Kontakt berührt, ist der Stromkreis geschlossen;

Wenn sich der bewegliche Kontakt vom stationären Kontakt trennt, ist der Stromkreis offen;

Der synchrone Betrieb mehrerer Kontaktgruppen (z. B. das gleichzeitige Schalten von drei Kontaktgruppen) ermöglicht die koordinierte Steuerung mehrerer Schaltkreise (z. B. gleichzeitiges Schalten von Leistungs-, Signal- und Schutzschaltkreisen).

Schaltkreisumschaltung abgeschlossen: Wenn sich der Bediengriff in der Zielposition befindet, fixiert das Positionierungsgerät die Position, der bewegliche Kontakt und der stationäre Kontakt stehen stabil in Kontakt und der gesteuerte Schaltkreis wird entsprechend dem voreingestellten Weg aktiviert, wodurch die Umschaltung abgeschlossen wird.

Schlüsselergänzung: Koordinationslogik mehrerer Positionen und Kontakte

Der Hauptvorteil eines Umschalters liegt in seinen „mehreren Positionen, die mehreren Kontaktkombinationen entsprechen“. Beispielsweise verfügt ein Kontaktumschalter mit drei Positionen und zwei Gruppen über unterschiedliche Ein-/Ausschaltzustände der Kontakte für jede Position:

Position 1: Kontaktgruppe 1 ist eingeschaltet, Kontaktgruppe 2 ist ausgeschaltet;

Position 2: Kontaktgruppe 1 ist ausgeschaltet, Kontaktgruppe 2 ist eingeschaltet;

Position 3: Beide Kontaktgruppen 1 und 2 sind eingeschaltet (oder beide sind ausgeschaltet, je nach Designanforderungen).

Durch diese Kombination kann ein einziger Vorgang das synchrone Schalten mehrerer Schaltkreise steuern und so die Steuerlogik vereinfachen.

IV. Klassifizierung und typische Anwendungen von Umschaltern

Je nach Struktur und Anwendung können Umschalter in verschiedene Typen eingeteilt werden, mit geringfügigen Abweichungen in ihren Funktionsprinzipien:

Klassifizierung nach Betriebsmethode:

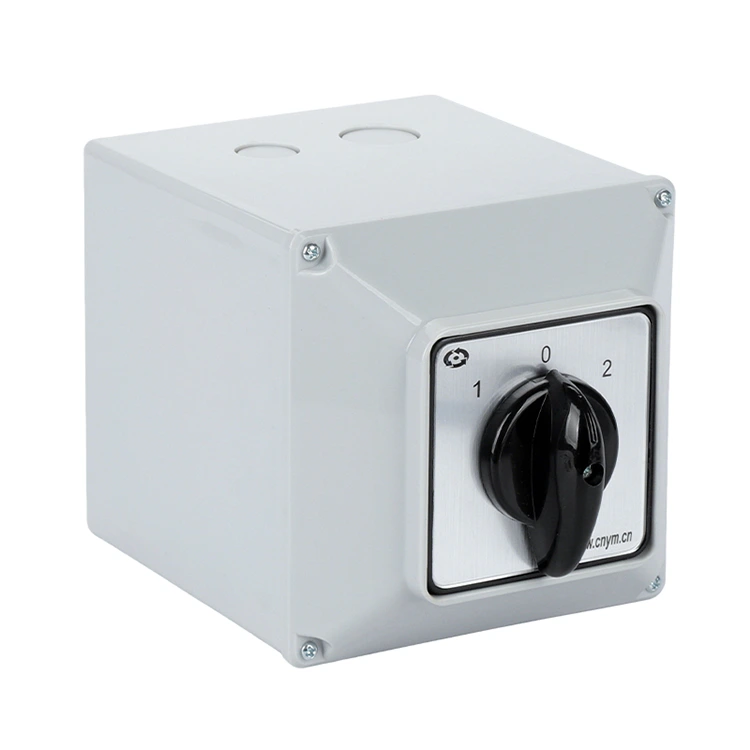

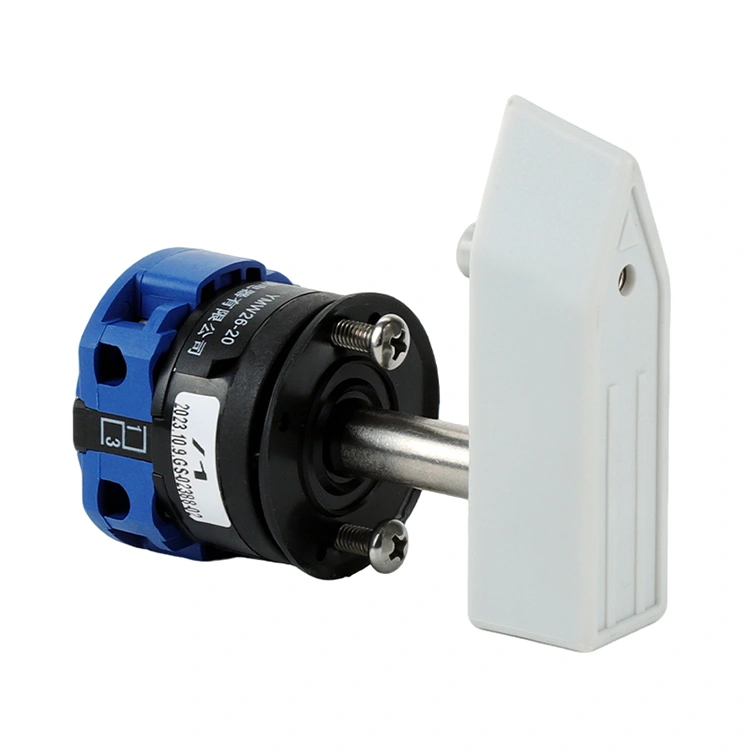

Drehbarer Umschalter (am häufigsten): Schaltet die Position durch Drehen eines Griffs um, z. B. bei Netzschaltern und Vorwärts-/Rückwärts-Steuerschaltern für Motoren;

Kippschalter: Schaltet die Positionen durch Betätigen eines Griffs um, wird häufig bei kleinen Geräten oder Instrumenten verwendet.

Klassifizierung nach Kontaktgruppennummer:

* Einpoliger Umschalter: Nur eine Kontaktgruppe, wird zum Einkreisschalten verwendet (z. B. einfaches Ein-/Ausschalten);

* Mehrpoliger Umschalter: Zwei oder mehr Kontaktgruppen, die zum koordinierten Schalten mehrerer Stromkreise verwendet werden (z. B. gleichzeitiges Schalten einer dreiphasigen Stromversorgung mit drei Kontaktgruppen).

Typische Anwendungsszenarien:

* Stromumschaltung: Zum Beispiel das Umschalten zwischen Hauptstrom und Notstrom in einem dualen Stromversorgungssystem;

* Motorsteuerung: Steuerung der Vorwärts- und Rückwärtsdrehung eines Motors (durch Umschalten der Leistungsphase der Motorwicklungen);

* Signalwandlung: Umschalten zwischen verschiedenen Messsignalen in Instrumenten (z. B. Spannungs-, Stromsignale);

* Schaltungsauswahl: Umschalten zwischen verschiedenen Betriebsarten in Industrieanlagen (z. B. manueller/automatischer Modus).

V. Kernmerkmale des Arbeitsprinzips

Mechanische Verriegelung: Das Schalten der Kontakte erfolgt vollständig mechanisch, ohne dass elektronische Komponenten beteiligt sind. Dies führt zu einem einfachen Aufbau, hoher Zuverlässigkeit und Eignung für raue Umgebungen (z. B. Hochtemperatur- und Vibrationsszenarien).

Synchrones Schalten: Mehrere Kontaktsätze arbeiten synchron und sorgen so für Konsistenz beim Schalten mehrerer Schaltkreise (z. B. wenn ein Motor die Richtung umkehrt, schalten die Leistungsphase und der Schutzschaltkreis synchron).

Getriebesperre: Die Positioniervorrichtung verhindert fehlerhaftes Schalten, sorgt für die Stabilität des Stromkreises und eignet sich besonders für kritische Steuerungsszenarien (z. B. Netzumschaltung).
