XB2-EC Momentaner Pilz-Drucktastenschalter zum Zurücksetzen

Der XB2-EC Reset-Pilzdruckschalter ist ein modularer Pilzkopf-Drucktastenschalter, der in den Betriebsmodi „Taster“ (nicht verriegelnd) und „selbstverriegelnd“ (Verriegelung) mit den Kontaktkonfigurationen „Öffner“ (NO), „Öffner“ (NC) und „NO+NC“ erhältlich ist, um verschiedene Anforderungen an die Steuerlogik zu erfüllen. Sein ikonisches Pilzkopfdesign verfügt über eine große, gewölbte Oberfläche, die eine schnelle Aktivierung ermöglicht – selbst in Notsituationen kann der Bediener ihn einfach mit der Handfläche oder dem Ellbogen drücken und so eine schnelle Reaktion gewährleisten, um potenzielle Gefahren zu vermeiden.

Ausgestattet mit einem standardmäßigen 22-mm-Montageloch ermöglicht der XB2-EC Reset-Pilzdrucktaster eine schnelle und nahtlose Installation auf allen Arten von Industrieschalttafeln und reduziert so Installationszeit und Arbeitskosten. Es besteht aus einem hochwertigen, flammhemmenden PC-Gehäuse und Kontakten aus einer Silberlegierung und ist für den häufigen Betrieb in rauen Industrieumgebungen, einschließlich Staub, Feuchtigkeit und mäßigen Vibrationen, ausgelegt, um eine langfristig zuverlässige Leistung kritischer Steuerungssysteme zu gewährleisten. Der Schalter ist auch in beleuchteter und unbeleuchteter Ausführung mit mehreren Farboptionen erhältlich, um eine schnelle Funktionserkennung zu erleichtern.

Produktmerkmal

1.Ergonomisches Pilzkopf-Design

Der große, gewölbte Pilzkopf (optional in der Größe 40 mm erhältlich) bietet eine große Kontaktfläche und ermöglicht eine schnelle und einfache Aktivierung auch in Notfällen oder Hochdruckszenarien. Die abgerundete, glatte Oberfläche sorgt für eine komfortable Bedienung und reduziert Ermüdungserscheinungen bei häufigem Gebrauch, während das markante Design dafür sorgt, dass es auf Bedienfeldern leicht erkennbar ist – ideal für Not-Aus- und Schnellstart-Anwendungen.

2. Duale Betriebsmodi

Der Momentanmodus (nicht selbsthaltend) wird automatisch zurückgesetzt, nachdem die Taste losgelassen wurde, ideal für temporäre Steuerungsszenarien wie Not-Aus, Startsignale und kurzzeitige Signaleingabe. Der selbstsperrende Modus (Verriegelung) behält seinen Zustand nach dem Drücken bei und gewährleistet so einen stabilen Gerätebetrieb ohne kontinuierlichen manuellen Betrieb, geeignet für langfristige Statuskontrolle und Modusumschaltung.

3. Modulare und flexible Konfiguration

Die Serie verfügt über einen modularen Aufbau, bestehend aus Kontaktmodulen, Sockel und Pilzkopf, verbunden durch ein befestigungsfreies, selbstsicherndes Design für eine sichere, zuverlässige und einfache Demontage – die Wartungsarbeiten können von einer Person durchgeführt werden. Kontaktblöcke können einfach ausgetauscht werden, ohne den gesamten Schalter zu demontieren. Dies unterstützt die flexible Konfiguration von 1 Schließer, 1 Öffner und 1 Schließer 1 Öffner, um spezifische Projektanforderungen zu erfüllen und so die Betriebsflexibilität und Kosteneffizienz zu erhöhen.

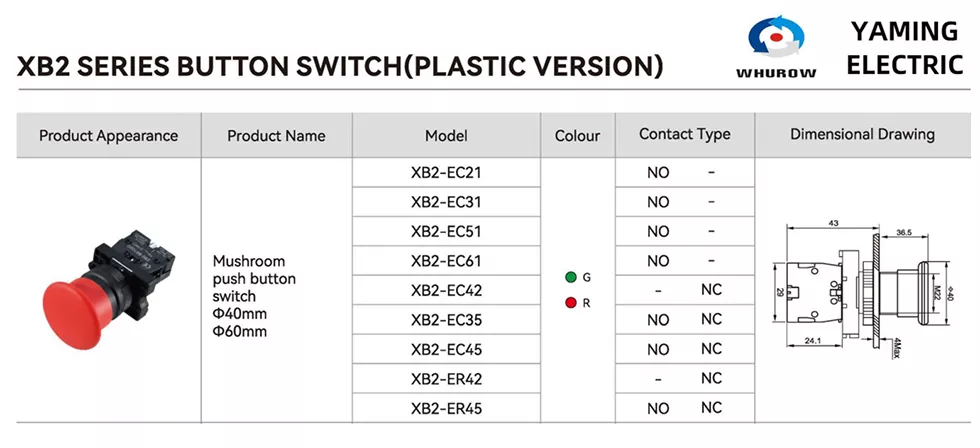

Modellklassifizierung

- Momentan-Modelle (nicht rastend):

 - XB2-EC31: Momentaner Drucktastenschalter, 1-Schließer-Kontaktkonfiguration, Pilzkopf, Kunststoffgehäuse, geeignet für temporäre Start-, Signalauslösungs- und Notfallsteuerungsszenarien.

 - XB2-EC32: Momentaner Drucktastenschalter, 1-Öffner-Kontaktkonfiguration, Pilzkopf, erhältlich in Kunststoff- oder Metallgehäuse, ideal für vorübergehenden Stopp, Signalunterbrechung und Notabschaltung.

 - XB2-EC33: Momentaner Drucktastenschalter, 1NO1NC-Kontaktkonfiguration, Pilzkopf, mit optionaler LED-Beleuchtung, konzipiert für komplexe Steuerlogik, die sowohl Signaleingang als auch Statusrückmeldung erfordert.

- Selbstsichernde (verriegelnde) Modelle:

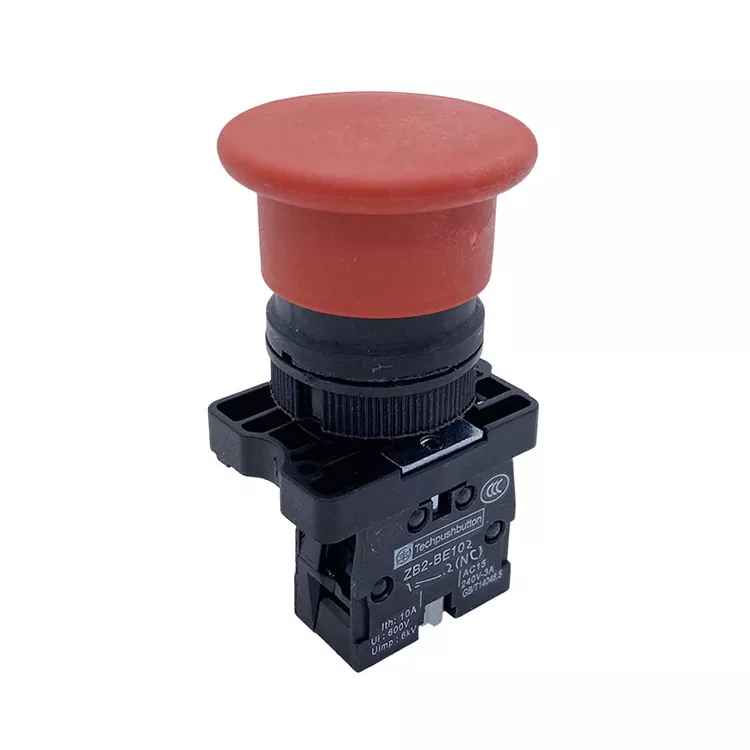

 - XB2-EC42: Selbstsichernder Druckschalter, 1-Öffner-Kontaktkonfiguration, Pilzkopf, rote Farbe, geeignet für Not-Aus und langfristige Aufrechterhaltung des Stopp-Status.

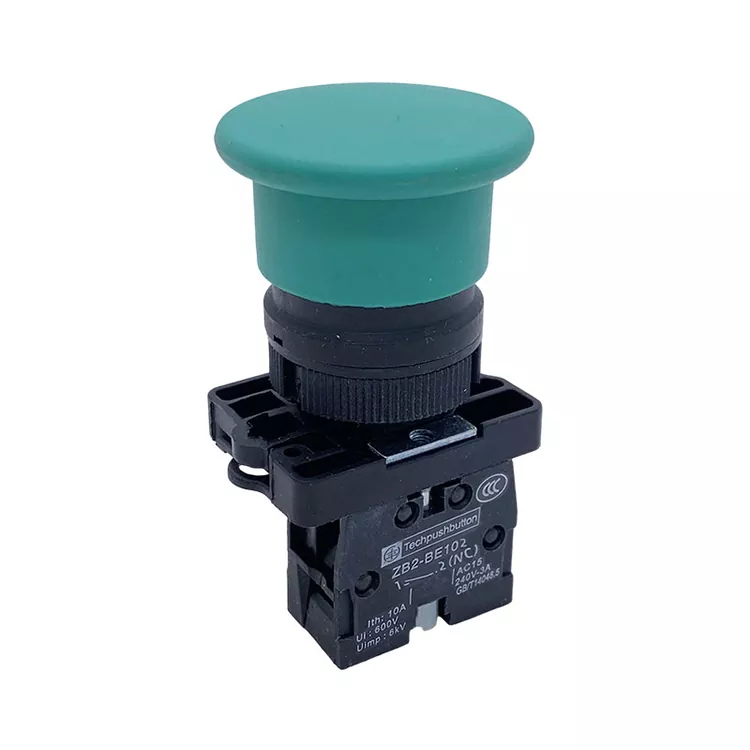

 - XB2-EC41: Selbstsperrender Drucktastenschalter, 1-Schließer-Kontaktkonfiguration, Pilzkopf, grüne Farbe, wird für die langfristige Aufrechterhaltung des Betriebsstatus von Geräten und die Modusumschaltung verwendet.

Produktanwendung

Mit seiner schnellen Aktivierung, seinen Sicherheitsfunktionen und seiner flexiblen Konfiguration findet der XB2-EC Reset-Pilzdrucktaster breite Anwendung in verschiedenen Industriebereichen, die eine Notfallsteuerung und zuverlässige Signalübertragung erfordern, einschließlich, aber nicht beschränkt auf:

- Industrielle Automatisierung: Förderbänder, Montagelinien, Roboterarme, Verpackungsmaschinen und automatisierte Produktionslinien (Not-Aus, Start-/Stopp-Steuerung, Signalauslösung).

- Mechanische Ausrüstung: Werkzeugmaschinen, Drehmaschinen, Fräsmaschinen, Textilmaschinen, Druckmaschinen und Kunststoffmaschinen (Notabschaltung, Betriebssteuerung, Sicherheitsverriegelung).

- Elektrische Steuerungssysteme: Verteilerschränke, Bedienfelder, Stromversorgungssteuerung, Relaissteuerkreise und SPS-Steuerungssysteme (Hauptstromsteuerung, Notabschaltung, Statusumschaltung).

- Andere Bereiche: CNC-Maschinen, Lasergravurgeräte, Laborleistungssteuerung, Heimwerkerprojekte und Haushaltsgeräte in Industriequalität (bei denen ein schneller und sicherer Betrieb erforderlich ist).

Technische Parameter
