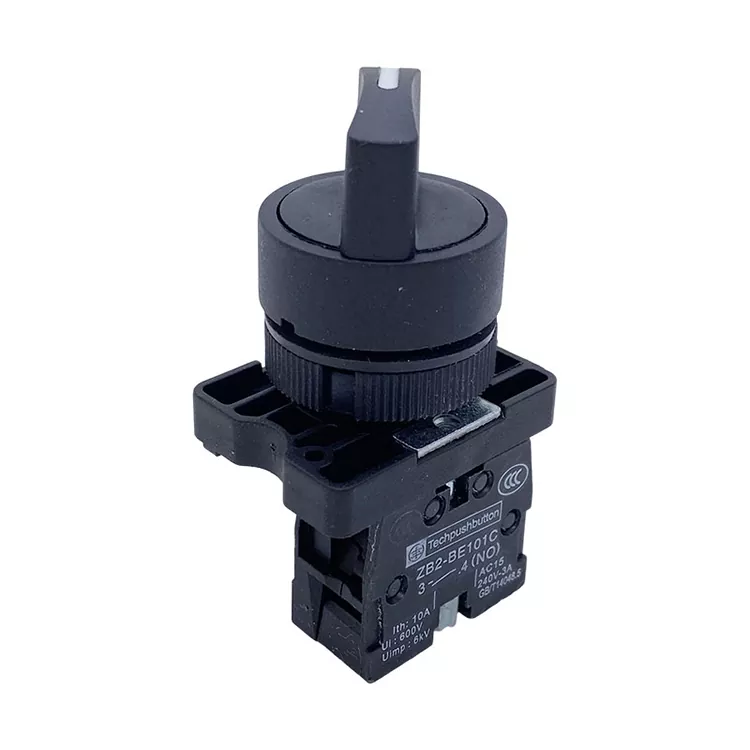

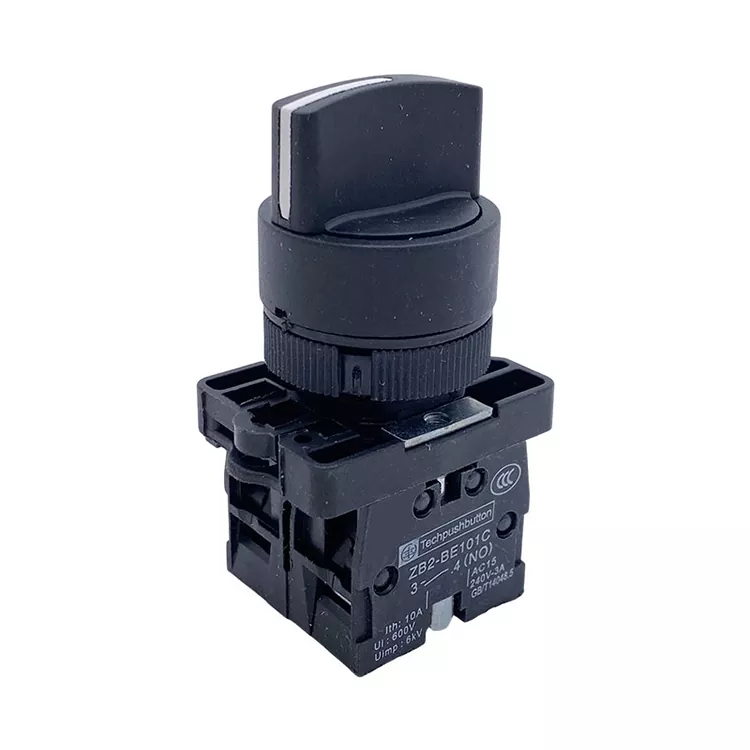

XB2-ED Selbstsichernder Drehschalter mit zwei Drehknöpfen und drei Positionen zum Zurücksetzen

Der selbstsperrende Drehschalter XB2-ED Reset mit zwei und drei Positionen wurde speziell für die strengen Anforderungen industrieller Steuerungsszenarien entwickelt. Es verfügt über ein benutzerfreundliches Knopfdesign, das sowohl den Reset- als auch den Selbstsperrmodus unterstützt und flexibel zwischen zwei oder drei Positionen umgeschaltet werden kann, um eine Schaltungsumwandlung, eine Start-Stopp-Steuerung der Ausrüstung, eine Modusauswahl und andere Tastenfunktionen zu ermöglichen. Ob in rauen Industrieumgebungen oder in Standard-Schalttafeln, dieser Schalter behält eine konstante Leistung bei und sorgt für einen sicheren und effizienten Betrieb elektrischer Systeme.

Willkommen beim Entdecken des selbstsperrenden Drehschalters XB2-ED Reset mit zwei Drehknöpfen und drei Positionen, einer leistungsstarken industriellen Steuerungskomponente, die auf Zuverlässigkeit, Haltbarkeit und Vielseitigkeit ausgelegt ist. Diese Serie wurde nach internationalen Industriestandards entwickelt und wird häufig in verschiedenen Automatisierungs- und mechanischen Steuerungsszenarien eingesetzt. Sie dient als wichtige Mensch-Maschine-Schnittstelle, die einen präzisen und stabilen Betrieb von Geräten gewährleistet.

Produktmerkmal

1. Nennspezifikationen

Geeignet für 50-Hz-/60-Hz-Wechselstromkreise mit einer maximalen Nennspannung von 380 V Wechselstrom und 220 V Gleichstrom und einem Nennstrom von 10 A. Die Nennisolationsspannung erreicht 660 V und bietet so einen zuverlässigen Isolationsschutz für elektrische Systeme.

2. Position und Betriebsmodus

Erhältlich in zwei Positionen (90°-Drehung) und drei Positionen, unterstützt Reset- und Selbsthemmungsfunktionen. Der Selbstsperrmodus stellt sicher, dass der Schalter nach der Betätigung in der ausgewählten Position bleibt, während der Reset-Modus automatisch in die ursprüngliche Position zurückkehrt und so unterschiedlichen Steuerungsanforderungen gerecht wird.

3. Montage und Anschlüsse

Konzipiert für die standardmäßige 22-mm-Panelmontage für eine platzsparende Installation. Ausgestattet mit Schraubklemmen-Anschlussklemmen für feste Verkabelung und einfache Installation und Wartung.

Produktanwendung

Der selbstsperrende Drehschalter XB2-ED Reset mit zwei und drei Positionen wird dank seiner stabilen Leistung und vielseitigen Funktionalität häufig in verschiedenen industriellen und kommerziellen Bereichen eingesetzt. Typische Anwendungen sind:

- Industrielle Automatisierung: Bedienfelder für automatisierte Produktionslinien, Werkzeugmaschinen (Drehmaschinen, Fräsmaschinen, Stanzmaschinen), Verpackungsmaschinen, Textilmaschinen und Bergbaumaschinen.

- Elektrische Ausrüstung: Steuerkreise für Motoren, Pumpen, Lüfter, Kompressoren, elektromagnetische Starter und Relais; Modusauswahl und Schaltungsumwandlung für Schaltschränke.

- Kommerzielle und zivile Bereiche: Steuerungssysteme für HVAC-Geräte, Beleuchtungssysteme, Aufzugssteuertafeln und Haushaltsgeräte (Hochleistungsgeräte).

- Besondere Umgebungen: Steuerungssysteme für Schiffe, Telekommunikationsgeräte und Stromverteilungsgeräte, bei denen Zuverlässigkeit und Anpassungsfähigkeit an die Umgebung erforderlich sind.

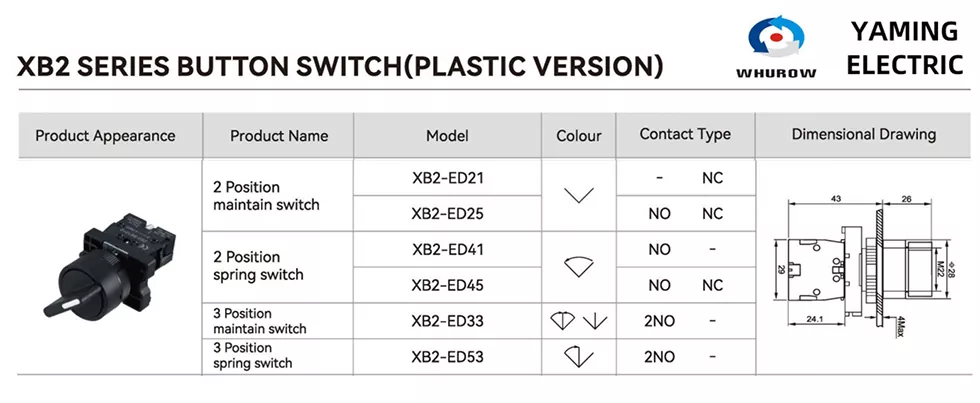

Technische Parameter
