YAMING, nämlich Zhejiang Yaming Electric Co., Ltd., konzentriert sich seit mehr als 30 Jahren auf die Elektroschalterindustrie. Mit tiefgreifender technischer Kompetenz, hervorragender Handwerkskunst und fortschrittlicher Produktionsausrüstung widmet sich das Werk der Forschung und Entwicklung sowie der Produktion hochwertiger elektrischer Steuerungsprodukte. Mit vielseitigen Anwendungsszenarien, zuverlässiger Leistung und anpassbaren Spezifikationen bietet der 32-A-Umschalter mit drei Positionen und zwei Leistungssteuerungen effiziente und stabile elektrische Steuerungslösungen für verschiedene Branchen. YAMING, ein vertrauenswürdiger Hersteller mit Sitz in China, integriert umfangreiche Branchenerfahrung in jedes Produkt und gewährleistet so höchste Qualität und professionellen After-Sales-Support.
- Anwendbare Stromversorgung: Wechselstrom 50 Hz, Nennbetriebsspannung ≤440 V; Gleichspannung ≤240V
- Kernfunktion: Manueller, unregelmäßiger Ein-/Aus-Betrieb, Schaltkreissteuerung und -umwandlung
- Erweiterte Funktion: Direkte Steuerung von Motoren mit geringer Leistung; anwendbar auf Hauptsteuerung und Stromkreismessung
Der 32-A-Umschalter mit drei Positionen und doppelter Leistungssteuerung dient auch als Stromkreissteuerschalter, Prüfgeräteschalter, Motorsteuerschalter, Hauptsteuerschalter und Schweißmaschinenschalter und deckt mehrere Verwendungsszenarien ab, um den unterschiedlichen Kundenanforderungen gerecht zu werden.
- Starke Markenstärke: Unterstützt durch YAMINGs über 30-jährige Berufserfahrung in der Elektroschalterbranche, mit ausgereiften F&E- und Produktionskapazitäten.
- Überlegene Handwerkskunst: Verwendet hochentwickelte Produktionstechnologie und strenge Qualitätskontrollprozesse, um eine stabile und zuverlässige Produktleistung zu gewährleisten.
- Spitzentechnologie: Integriert fortschrittliche elektrische Steuerungstechnologie, um eine effiziente Schaltungsumwandlung und -steuerung zu realisieren und so die Sicherheit und Stabilität des elektrischen Systems zu verbessern.
- Vielseitige Anwendung: Deckt mehrere Funktionspositionen ab, eignet sich für verschiedene elektrische Steuerungsszenarien und bietet eine starke Anpassungsfähigkeit.
- Anpassbare Spezifikationen: Unterstützt die personalisierte Anpassung mehrerer Parameter, um spezielle Nutzungsanforderungen verschiedener Kunden zu erfüllen.
1. Anwendungsklassifizierung
- Anwendungsbasierte Kategorien: Hauptstromkreisumwandlung, direkte Motorsteuerung, Mastersteuerung und -messung
- Betriebsmoduskategorien: Positionierungstyp, Selbstrückstellungstyp, Positionierungsselbstrücksetzungstyp
2. Anpassbare Spezifikationen
- Spezifikationen der Systemabschnitte: 1–12 Abschnitte (Positionierungstyp), 1–3 Abschnitte (Typ mit Selbstrückstellung), 1–6 Abschnitte (Typ mit direkter Motorsteuerung); Für spezielle Abschnittsanforderungen werden maßgeschneiderte Dienstleistungen angeboten
- Konvertierungswinkeloptionen: 30°, 45°, 60°, 90°
- Optionen für die Panelform: Quadratisch, rund und andere individuelle Formen
3. Zusätzliche Klassifizierung
Der 32-A-Umschalter mit drei Positionen und doppelter Leistungssteuerung kann auch nach Betriebsart und Aktuatorposition klassifiziert werden, wodurch der Anwendungsbereich weiter erweitert wird, um ihn an unterschiedliche Installationsumgebungen und Nutzungsanforderungen anzupassen.
Arbeitsbedingungen
- Umgebungstemperatur: -25 °C bis +40 °C, und die 24-Stunden-Durchschnittstemperatur darf nicht höher als +35 °C sein
- Installationshöhe: Darf 2000 m nicht überschreiten
- Relative Luftfeuchtigkeit: Bei einer Höchsttemperatur von +40 °C darf die relative Luftfeuchtigkeit 50 % nicht überschreiten; Bei niedrigeren Temperaturen ist eine höhere relative Luftfeuchtigkeit zulässig (z. B. 90 % bei +20 °C); Es müssen besondere Schutzmaßnahmen ergriffen werden, um Kondensation aufgrund gelegentlicher Temperaturänderungen vorzubeugen
- Verschmutzungsgrad: Klasse 3
- Installationskategorie: Kategorie Ⅱ und Ⅲ
|

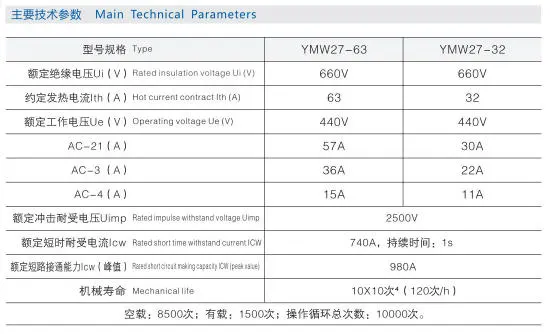

Wichtigste technische Parameter |
YMW27-63 |
YMW27-32 |
|
Bemessungsisolationsspannung Ui (V) |
660V |
660V |
|
Bemessungswärmestrom Ith (A) |
63 |
32 |
|
Betriebsspannung Ue (V) |
440V |
440V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4 (A) |
15A |
11A |
|
Bemessungsstoßspannungsfestigkeit Uimp |
2500V (beide) |
2500V (beide) |
|
Bewerteter Kurzzeitstrom Icw |
740A, Dauer: 1s (beide) |
740A, Dauer: 1s (beide) |
|
Bewertetes Ein-/Ausschaltvermögen (Spitzenwert) |
980A (beide) |
980A (beide) |
|
Mechanisches Leben |
10×10⁴ (120h) (beide) |
10×10⁴ (120h) (beide) |
|
Elektrisches Leben |
Leerlauf: 8500; Geladen: 1500; Gesamtbetriebszyklen: 10000 (beide) |
Leerlauf: 8500; Geladen: 1500; Gesamtbetriebszyklen: 10000 (beide) |
|

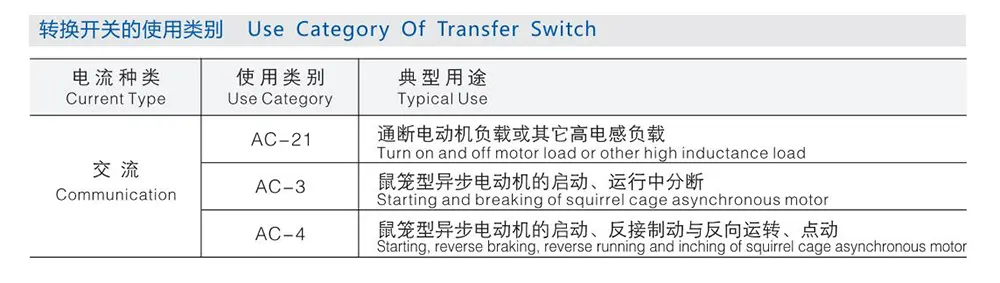

Aktueller Typ |
Kategorie verwenden |
Typische Verwendung |
|
Kommunikation (AC) |
AC-21 |
Schalten Sie die Motorlast oder andere Lasten mit hoher Induktivität ein und aus |
|
Kommunikation (AC) |
AC-3 |
Starten und Ausschalten eines Asynchronmotors mit Käfigläufer |
|
Kommunikation (AC) |
AC-4 |
Starten, Rückwärtsbremsen, Rückwärtslaufen und Tippbetrieb eines Käfigläufer-Asynchronmotors |
|

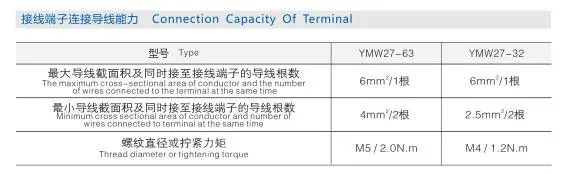

Artikel |
Typ: YMW27-63 |
Typ: YMW27-32 |
|
Maximaler Leitungsquerschnitt und die Anzahl der gleichzeitig an die Klemme angeschlossenen Leitungen |
6mm² / 1 Draht |
6mm² / 1 Draht |
|
Mindestdrahtquerschnittsfläche und die Anzahl der gleichzeitig an die Klemme angeschlossenen Drähte |
4mm² / 2 Drähte |
2,5 mm² / 2 Drähte |
|
Gewindedurchmesser bzw. Anzugsdrehmoment |
M5 / 2,0 N·m |
M4 / 1,2 N·m |
