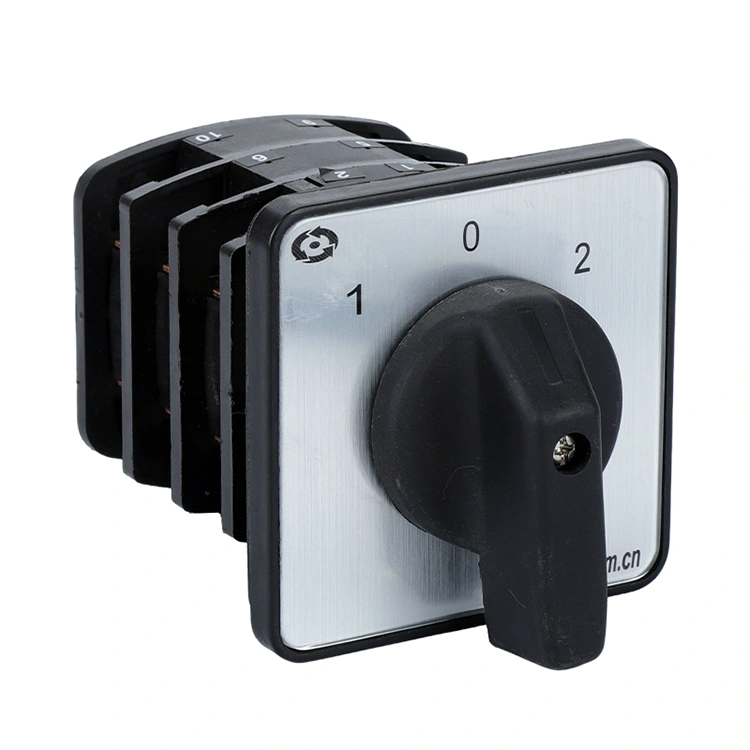

Der YAMING YMW27 63A Umschalter mit drei Positionen und doppelter Leistungssteuerung ist eine zentrale elektrische Steuerungskomponente, die unabhängig von YAMING entwickelt und hergestellt wird, einer professionellen Fabrik, die sich seit mehr als 30 Jahren auf die Elektroschalterindustrie konzentriert. Es wird hauptsächlich zum manuellen, seltenen Verbinden oder Trennen von Stromkreisen verwendet, um Steuer- und Umwandlungsfunktionen zu realisieren.
Darüber hinaus kann der 63A-Umschalter mit drei Positionen und zwei Leistungssteuerungen Motoren mit geringer Leistung direkt steuern und eignet sich auch für Hauptbefehlssteuerungs- und Schaltkreismessszenarien und dient als vielseitige Lösung für mehrere elektrische Steuerungsanforderungen. Es zeichnet sich durch effiziente und zuverlässige Leistung, vollständige Klassifizierungssysteme und eine breite Anwendbarkeit aus und ist in der Lage, vielfältige professionelle Anwendungsanforderungen zu erfüllen. Als vertrauenswürdiger Lieferant aus China bietet YAMING maßgeschneiderte Dienstleistungen an, um den besonderen Anforderungen der Kunden gerecht zu werden.
- Starkes Markenfundament: Das Produkt wurde von YAMING entwickelt, einem Hersteller mit über 30 Jahren Erfahrung in der Elektroschalterindustrie. Das Produkt erbt die konsequent anspruchsvolle Handwerkskunst und überlegene technische Stärke der Marke und gewährleistet eine stabile und zuverlässige Leistung.
- Effizient und zuverlässig: Der 63A-Umschalter mit drei Positionen und doppelter Leistungssteuerung konzentriert sich auf die Steuerung von Stromkreisen und sorgt für einen effizienten und zuverlässigen Betrieb, der die Stabilität des elektrischen Systems effektiv gewährleistet und die Anforderungen professioneller Anwendungen erfüllt.
- Breite Anwendbarkeit: Er kann als Schaltkreissteuerschalter, Prüfgeräteschalter, Motorsteuerschalter, Hauptsteuerschalter und Schweißmaschinenschalter verwendet werden und deckt eine Vielzahl von Anwendungsszenarien ab.
1.Klassifizierungssystem
- Klassifizierung nach Anwendung: Hauptstromkreisumwandlung, direkte Motorsteuerung, übergeordnete Steuerung und Messung.
- Klassifizierung nach Betriebsart: Positionierungstyp, Selbstrückstellungstyp, Positionierungsselbstrücksetzungstyp.
- Klassifizierung nach Systemabschnitten: 1–12 Abschnitte für den Positionierungstyp; 1–3 Abschnitte für den Typ mit Selbstrückstellung; 1–6 Abschnitte für den Typ mit direkter Motorsteuerung. Für spezielle Abschnittsanforderungen stehen maßgeschneiderte Dienstleistungen zur Verfügung.
- Klassifizierung nach Umwandlungswinkel: 30°, 45°, 60°, 90°.
- Klassifizierung nach Plattenform: Quadratische Platte, runde Platte usw.
- Andere Klassifizierungen: Es kann auch nach Betriebsart und Position der Steuergeräte klassifiziert werden.
2. Anwendungsszenarien
Mit einem umfassenden Klassifizierungssystem kann das Produkt unterschiedliche Anwendungsanforderungen in verschiedenen elektrischen Systemen erfüllen. Der 63-A-Umschalter mit drei Positionen und doppelter Leistungssteuerung wird häufig in industriellen Produktionslinien, elektrischen Schaltschränken, Testgeräten, Steuerungssystemen für Kleinmotoren und Schweißgeräten eingesetzt und bietet stabile und zuverlässige Schaltkreissteuerungs- und Umwandlungslösungen für verschiedene Branchen.
- Umgebungslufttemperatur: Minimum -25°C, Maximum +40°C; Die 24-Stunden-Durchschnittstemperatur darf +35 °C nicht überschreiten.
- Installationshöhe: ≤2000 Meter.
- Relative Luftfeuchtigkeit: ≤50 % bei +40 °C; bis zu 90 % bei +20 °C. Es sind besondere Maßnahmen gegen Kondensation aufgrund von Temperaturschwankungen zu ergreifen.
- Verschmutzungsgrad: 3; Installationskategorie: Typ Ⅱ, Ⅲ.
YAMING (Zhejiang Yaming Electric Co., Ltd.) ist ein professioneller Hersteller und Lieferant von Elektroschaltern mit Sitz in China und über 30 Jahren Erfahrung in der Elektroschalterindustrie. Das Unternehmen folgt dem Konzept „Qualität steht an erster Stelle“ und setzt auf hervorragende Herstellungsprozesse und fortschrittliche Technologien, um qualitativ hochwertige, zuverlässige elektrische Steuerungsprodukte für globale Kunden bereitzustellen. Mit perfekt angepassten Servicefunktionen kann YAMING Produkte an die Bedürfnisse der Kunden anpassen und so großes Vertrauen und Anerkennung in der Branche gewinnen.
|

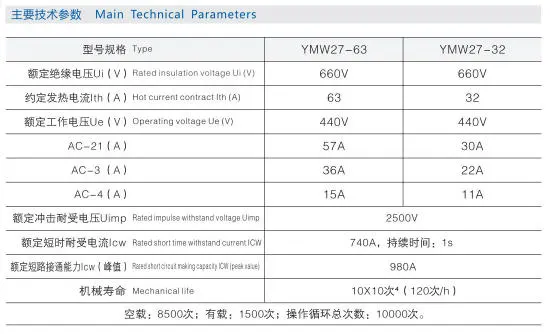

Wichtigste technische Parameter |
YMW27-63 |
YMW27-32 |
|
Bemessungsisolationsspannung Ui (V) |
660V |
660V |
|
Bemessungswärmestrom Ith (A) |
63 |
32 |
|
Betriebsspannung Ue (V) |
440V |
440V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4 (A) |
15A |
11A |
|
Bemessungsstoßspannungsfestigkeit Uimp |
2500V (beide) |
2500V (beide) |
|
Bewerteter Kurzzeitstrom Icw |
740A, Dauer: 1s (beide) |
740A, Dauer: 1s (beide) |
|
Bewertetes Ein-/Ausschaltvermögen (Spitzenwert) |
980A (beide) |
980A (beide) |
|
Mechanisches Leben |
10×10⁴ (120h) (beide) |
10×10⁴ (120h) (beide) |
|
Elektrisches Leben |
Leerlauf: 8500; Geladen: 1500; Gesamtbetriebszyklen: 10000 (beide) |
Leerlauf: 8500; Geladen: 1500; Gesamtbetriebszyklen: 10000 (beide) |
|

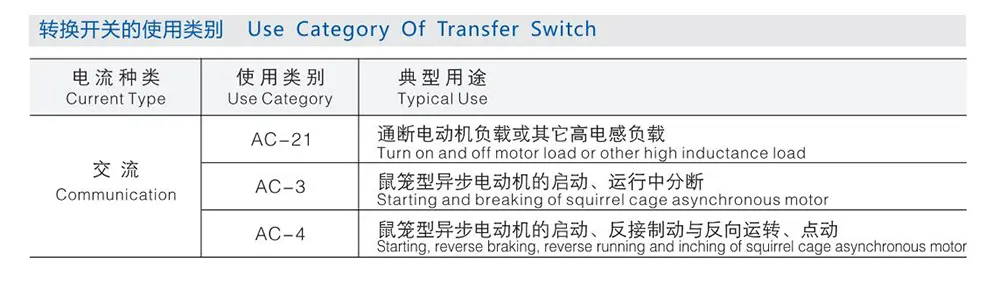

Aktueller Typ |
Kategorie verwenden |
Typische Verwendung |
|
Kommunikation (AC) |
AC-21 |
Schalten Sie die Motorlast oder andere Lasten mit hoher Induktivität ein und aus |
|
Kommunikation (AC) |
AC-3 |
Starten und Ausschalten eines Asynchronmotors mit Käfigläufer |
|
Kommunikation (AC) |
AC-4 |
Starten, Rückwärtsbremsen, Rückwärtslaufen und Tippbetrieb eines Käfigläufer-Asynchronmotors |
|

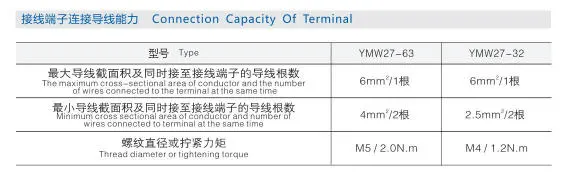

Artikel |
Typ: YMW27-63 |
Typ: YMW27-32 |
|
Maximaler Leitungsquerschnitt und die Anzahl der gleichzeitig an die Klemme angeschlossenen Leitungen |
6mm² / 1 Draht |
6mm² / 1 Draht |
|
Mindestdrahtquerschnittsfläche und die Anzahl der gleichzeitig an die Klemme angeschlossenen Drähte |
4mm² / 2 Drähte |
2,5 mm² / 2 Drähte |
|
Gewindedurchmesser bzw. Anzugsdrehmoment |
M5 / 2,0 N·m |
M4 / 1,2 N·m |
